kruhové potrubie_2

Hlavice a výfuky​

Kruhové potrubie SPIRO

Hlavice a výfuky​

SPIRO výfuková hlavica

SVH øD

  • øD - napájací priemer hlavice

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

SPIRO nasávacia hlavica

SNH øD

  • øD - napájací priemer hlavice

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

SPIRO samoťahová hlavica

SSH øD

  • øD - napájací priemer hlavice

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

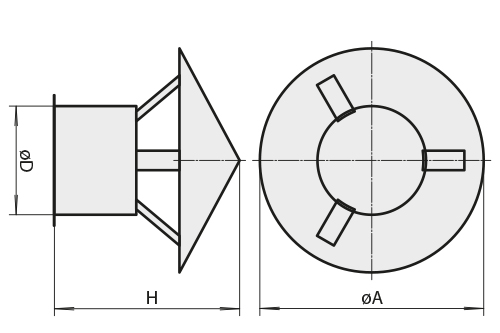

SPIRO kruhová strieška s nadstavcom

SSH øD

  • øD - napájací priemer striešky

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

SPIRO výfuk priamy

SVP øD

  • øD - napájací priemer výfuku

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

SPIRO výfuk šikmý

SVP øD

  • øD - napájací priemer výfuku

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

SPIRO výfukové koleno

SVK øD

  • øD - napájací priemer výfuku

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

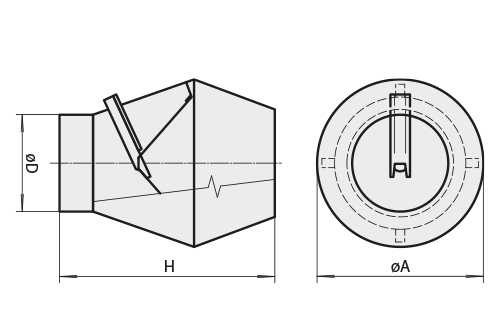

SPIRO regulačná klapka potrubná

SRK øD – o

  • øD - priemer regulačnej klapky
  • o - spôsob ovládania
  • R - ručné ovládanie
  • S - príprava na ovládanie servomotorom

Hrúbka steny

  • priemer øD / hrúbka steny
  • 100 - 400 / 0,6 mm
  • 450 - 800 / 0,8 mm
  • > 800 / 1,0 mm

Detail ovládania

Detail ručného ovládania

Detail ovládania servopohonom

SPIRO tlmiaca vložka

STV øD – p

  • øD - priemer tlmiacej vložky
  • p - prevedenie
  • K - prevedenie s kruhovými prírubami
  • O - prevedenie s nástavcami
  • KO - prevedenie s prírubou a nástavcom

Prevedenie

Štandardne sú dodávané vložky s kruhovými prírubami STV øxx – K.

SPIRO tlmič hluku

STH øD / L – h – p

  • øD - napájací priemer tlmiča
  • L - dĺžka tlmiča
  • h - hrúbka izolácie (50 alebo 100 mm)
  • p - prevedenie
  • K - prevedenie s kruhovými prírubami
  • O - prevedenie s nástavcami
  • KO - prevedenie s prírubou a nástavcom

Prevedenie

Štandardne sú dodávané tlmiče s nástavcami STH øxx – O. Štandardne dodávaná dĺžka: 500 mm a 1000 mm.
